La edición Verge obtuvo acceso al prototipo del primer teléfono inteligente de Apple. Fue proporcionado por una fuente anónima de Red M Sixty: por primera vez en la historia de la compañía, se abrió un prototipo de un dispositivo experimental con nombre en código M68 o Purple2 , que se trabajó en estricto secreto dos años y medio antes del lanzamiento del primer iPhone original.

Este es el día que esperaba con ansia durante dos años y medio ", dijo Steve Jobs, al presentar el primer iPhone el 9 de enero de 2007.

Apple quería sorprender a todo el mundo con su nuevo teléfono inteligente, lo que significaba que muchos de los ingenieros que trabajaban en el dispositivo original ni siquiera sabían cómo se vería al finalmente. Este nivel de secreto se logró gracias a la creación de tableros especiales que contienen casi todos los componentes del iPhone.

En los años de trabajo en el primer iPhone, ninguno de los ingenieros sabía exactamente cómo se vería el dispositivo final, por lo que los laboratorios de Apple incluso tenían tableros sin una pantalla en el dispositivo.

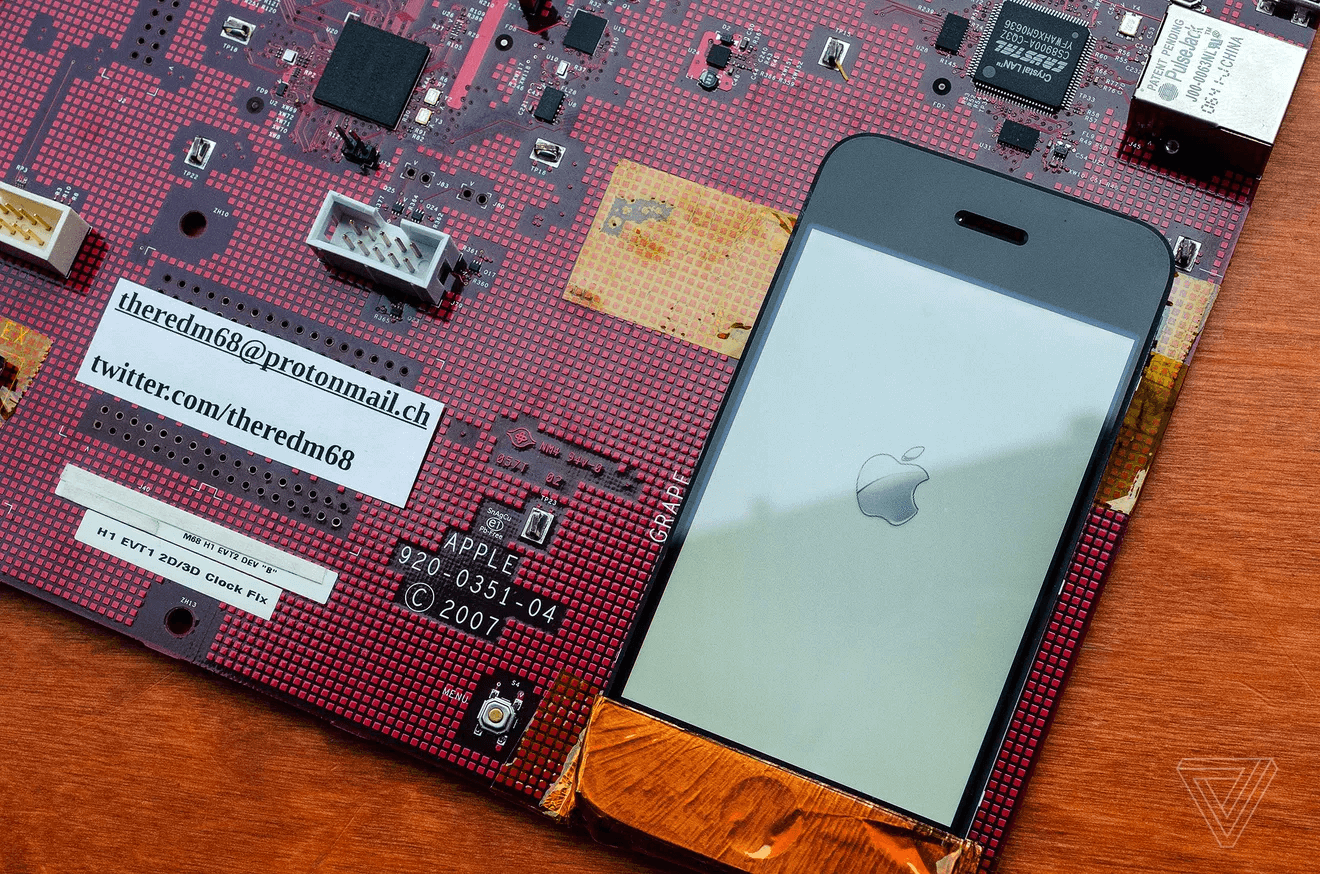

A primera vista, el tablero experimental rojo del entonces futuro teléfono inteligente de Apple parecía más una placa madre ordinaria para PC de esos tiempos: tienen el mismo tamaño en comparación, pero los componentes son ligeramente diferentes. Esta placa experimental se creó para los ingenieros de Apple que trabajan principalmente en software y red del iPhone original.

Diagrama Placa primer iPhone

En el tablero, Apple dejó espacio para probar el sensor de proximidad. No sin la presencia de la cámara principal, probar su trabajo también fue un factor clave en la preparación del futuro teléfono inteligente.

En la parte superior de los prototipos se encuentra el conector serie que se usó para probar los accesorios del iPod, ya que el iPhone usaba un conector de 30 clavijas. También hay dos mini USB en los lados de la placa, que fueron utilizados por los ingenieros para acceder al procesador principal del iPhone y a la antena.

Placa Desarrollo iPhone

La ausencia de la batería de un dispositivo no es un problema, ya que hay un conector de CC en la placa experimental que permite iniciar el dispositivo.

El resto de la placa prototipo del iPhone es bastante diferente de una placa madre de PC normal. En la parte superior hay una ranura para una tarjeta SIM, y junto a ella hay dos antenas para conectar Wi-Fi y Bluetooth. Se conectan a la placa base y a la tarjeta de red que incluye los chips Intel , Infineon, CSR , Marvell y Skyworks.

Antena pago por radio primer iPhone

A la derecha de la tarjeta de red móvil se encuentra el puerto RJ11. Los ingenieros necesitaban este puerto para conectar un auricular a la placa para probar las llamadas de voz.

La mayoría de los ingenieros que trabajan con un tablero de este tipo fueron responsables de llevar el sistema operativo principal Apple Darwin al iPhone: este es un sistema operativo basado en Unix que contiene un conjunto de componentes principales que ayudan al desarrollo de macOS , iOS , watchOS y tvOS . Los desarrolladores que trabajaron con Apple Darwin fueron responsables del kernel, los sistemas de archivos, los controladores de dispositivos, las arquitecturas de los procesadores y muchas otras plataformas importantes de bajo nivel.

Nand card almacenamiento os primer iPhone

En el centro de la placa prototipo se encuentra el procesador. Para ejecutar el sistema operativo, Apple utilizó memorias de Samsung, combinada con un procesador ARM 620 MHz (ARM1176JZF) . En este caso, se utiliza el siguiente método de empaquetado con un circuito integrado: el procesador está empaquetado desde la parte inferior y la memoria es desde arriba. El sistema operativo en sí está almacenado en la tarjeta NAND de Samsung (K9HBG08U1M), en la que solo había disponibles 4 GB de memoria.

En otra área del prototipo están los conectores JTAG , a través de los cuales los ingenieros pueden conectar sondas para monitorear señales y voltajes, así como probar cambios clave en el software. También se pueden encontrar interruptores DIP en la placa que le permiten enrutar las señales de depuración en partes de la placa.
